工場内の可燃性ガスが存在するエリアで、防爆コンセントを新設する工事を請け負いました。取り付けたのは三相200V用のZERA4152（3P+E）と単相用のZERA3152（2P+E）を1枚のベースプレートに2口並べる構成です。
今回の記事では、仕様の読み方・d2G5の意味・耐圧パッキンの役割をまとめます。

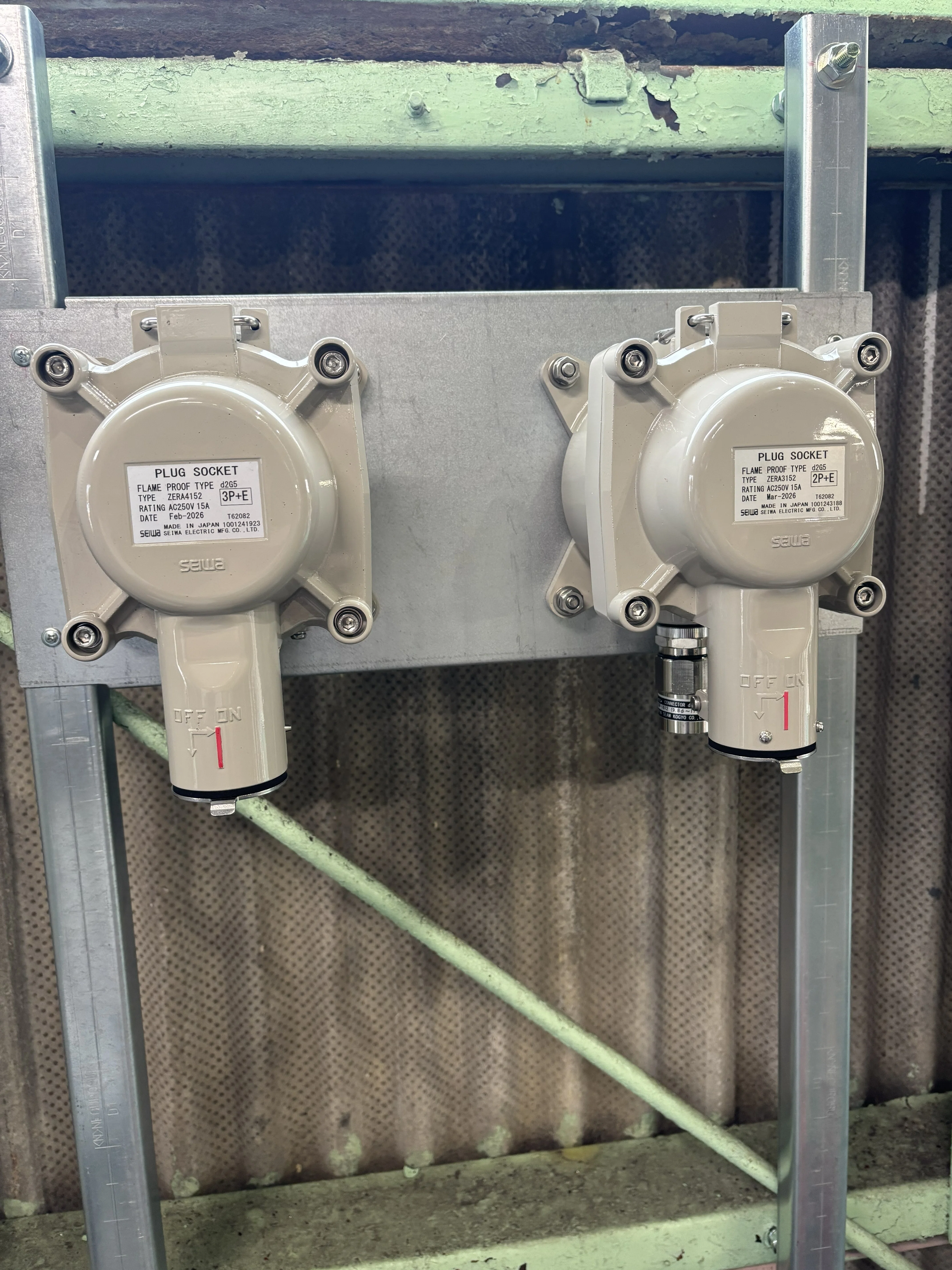

新設した防爆コンセント2口（左：ZERA4152 3P+E／右：ZERA3152 2P+E）
防爆電気工事とは
石油・化学プラント、塗装工場、ガソリンスタンド、食品工場など、可燃性ガス・蒸気・粉塵が発生しうる場所では、通常の電気機器をそのまま使うと爆発事故の引き金になります。
電気機器には必ず「火花が出る瞬間」があります。スイッチ接点の開閉、モーターのブラシ、コンセントの抜き差し、緩んだ端子のアーク放電など。この火花や高温部分が可燃性ガスに着火すると大規模な爆発につながる。
そこで、対象エリアのガスや粉塵の種類に応じて、着火源にならないよう設計された「防爆構造」の機器を使うのが防爆電気工事です。労働安全衛生法・工場電気設備防爆指針で、危険場所への使用が義務付けられています。
ZERA4152 ／ ZERA3152 の仕様
今回取り付けた2機種。どちらもSEIWA（星和電機）製の耐圧防爆構造プラグソケット。
- ZERA4152：定格AC250V 15A、3P+E（三相200V用）、内蔵トグルスイッチ付き
- ZERA3152：定格AC250V 15A、2P+E（単相用）、内蔵トグルスイッチ付き
- 防爆構造：d2G5
- 本体材質：アルミダイカスト（従来比で約40%軽量化）
- プラグをON状態でロックする機構付き
- 屋内外兼用
プラグ差し込み口には必ずOFF状態となるインターロックスイッチを備え、誤操作による事故の危険性を防ぐ構造です。プラグの抜き差しは、必ずOFF状態で行うのが原則。

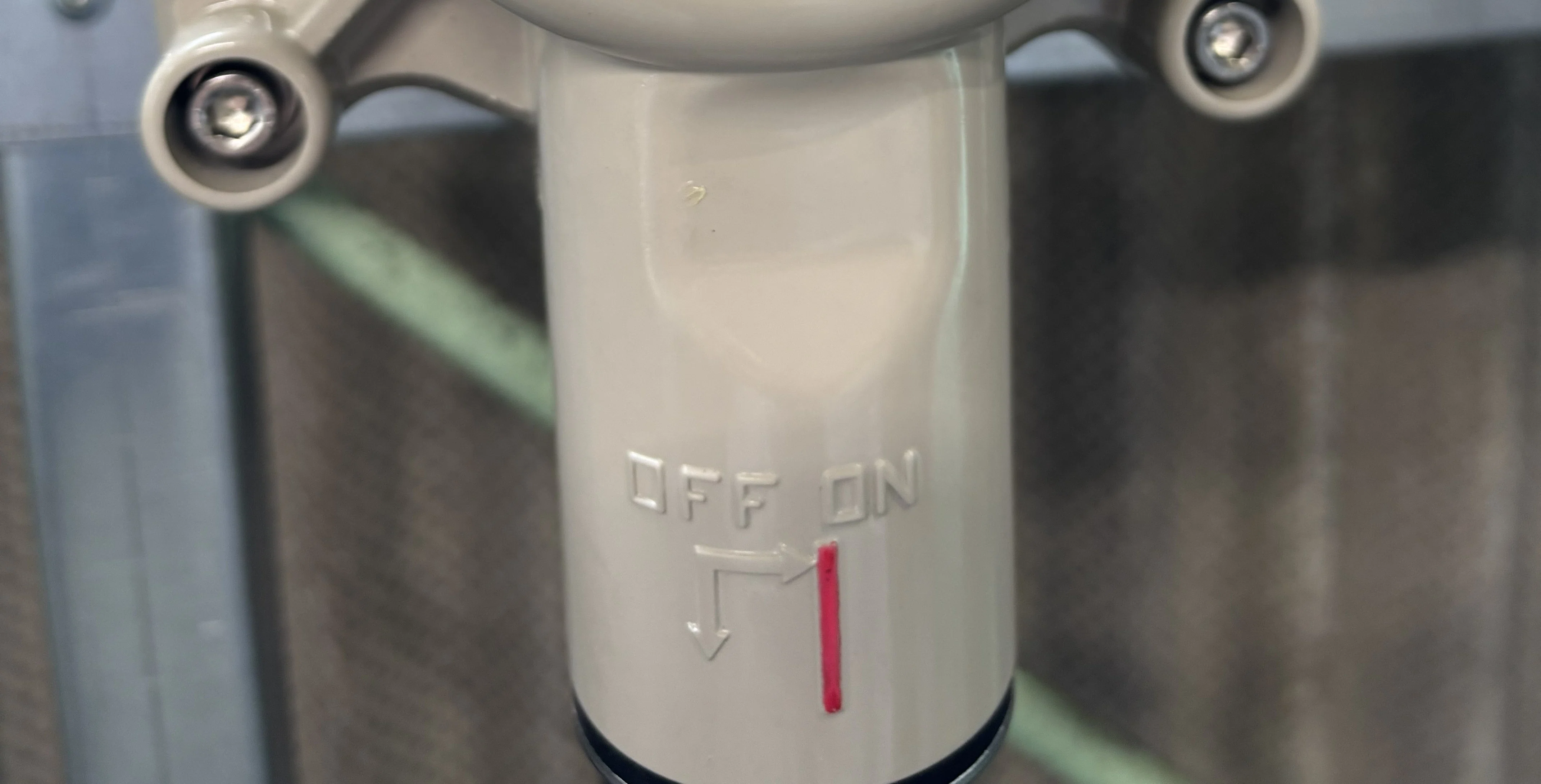

プラグ差し込み口のOFF/ONインターロックスイッチ（赤いマーカーで位置表示）

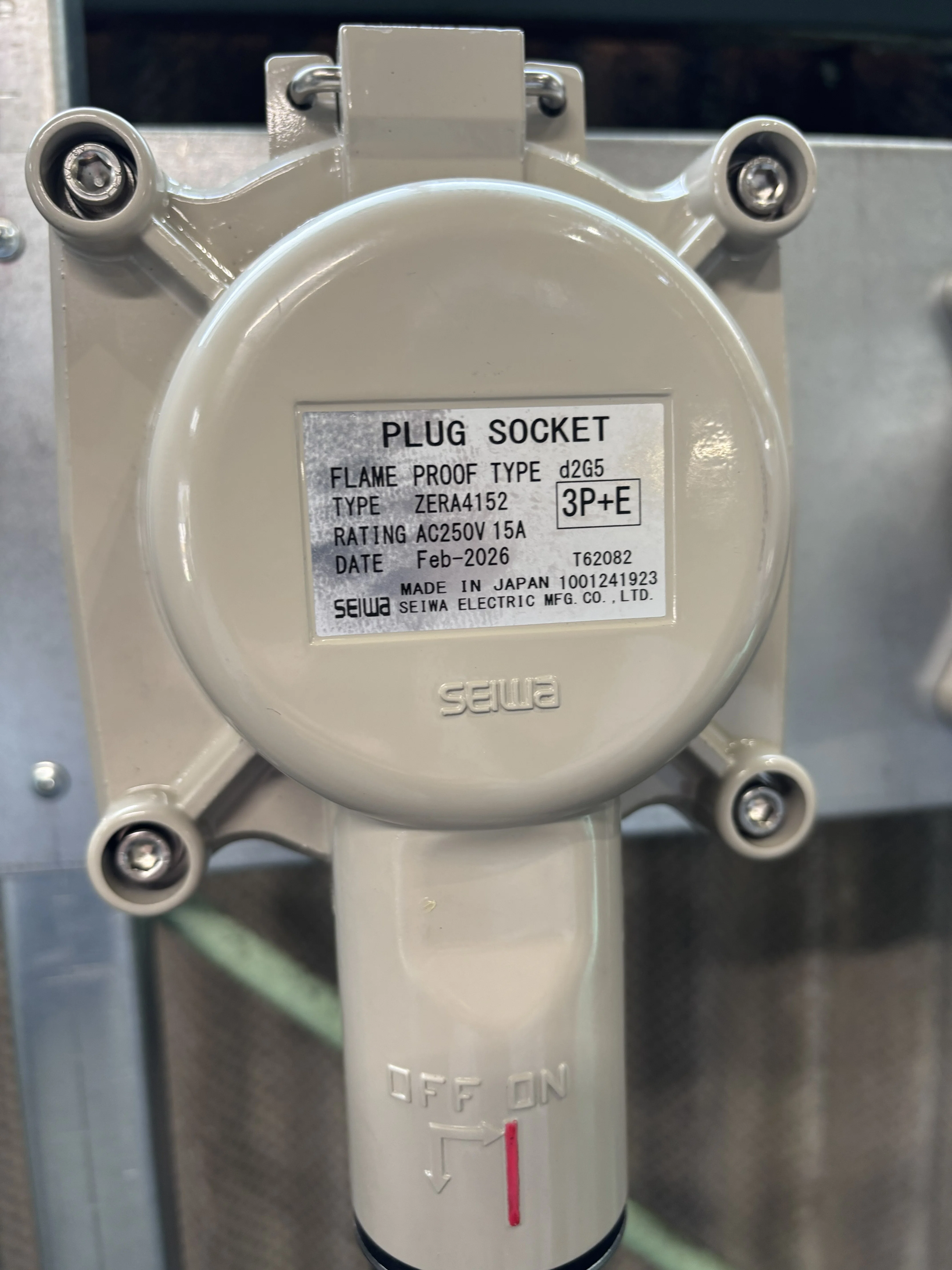

ZERA4152 3P+Eの銘板（型式・d2G5・定格）

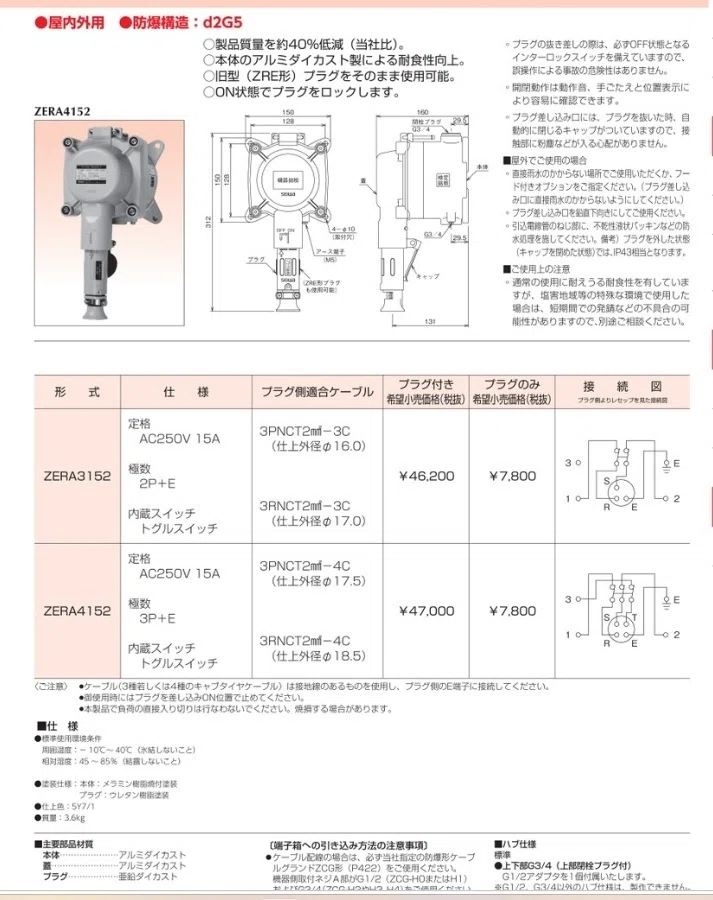

カタログの仕様一覧
d2G5 を分解して読む
防爆構造の記号は「種類＋爆発等級＋発火度」の3要素で構成されます。d2G5 の意味はこう。
d：耐圧防爆構造
機器の筐体内部で爆発が発生しても、その圧力に耐え、かつ外部のガスに引火させない構造。内部爆発を閉じ込めて冷却するのが基本思想です。
防爆構造には「d」以外にも複数の種類があり、対応するガスの危険度や機器の特性に応じて使い分けます。
| 記号 | 名称 | 仕組み |
|---|---|---|
| d | 耐圧防爆構造 | 爆発を筐体内で閉じ込めて冷却 |
| e | 安全増防爆構造 | 火花や高温が出ない設計（端子台・電動機など） |
| ia / ib | 本質安全防爆構造 | エネルギーを制限して火花自体を出さない（計測器） |
| p | 内圧防爆構造 | 保護ガスを注入し外部ガスの侵入を防ぐ |
| o | 油入防爆構造 | 油に浸けて火花を遮断 |
| q | 粉末充填防爆構造 | 粉末で火花を遮断 |
| m | 樹脂充填防爆構造 | 樹脂で封入 |
| n | 非点火防爆構造 | 通常運転で火花が出ない設計 |
| t | 粉塵防爆構造 | 粉塵爆発対策 |
| s | 特殊防爆構造 | 上記に属さない特殊な構造 |
耐圧防爆（d）はスイッチや電磁開閉器のように「どうしても火花が出る機器」に使います。本質安全（i）は計測器のように微弱電流で済むもの。機器の性質で選ばれる仕組み。
2：爆発等級2
可燃性ガスが爆発したときの火炎の通りやすさを「最大安全すき間」で分類した等級。
- 等級1：最大安全すき間 0.6mm超（メタン、プロパンなど）
- 等級2：0.4mm超〜0.6mm以下（エチレン、ジメチルエーテルなど）
- 等級3：0.4mm以下（水素、アセチレンなど）
数字が大きいほど細かいすき間でも火炎が通り抜ける＝より危険なガス。等級2の機器は等級1・2のガスに対応、等級3が最も厳しい仕様になります。
G5：発火度G5
可燃性ガスが自然発火する温度の等級。
- G1：450℃超（アセトンなど）
- G2：300〜450℃
- G3：200〜300℃
- G4：135〜200℃
- G5：100〜135℃（二硫化炭素など）
機器の表面温度がこの値を超えると、触れた可燃性ガスが自然発火する可能性があります。G5対応の機器は、表面温度が100℃を超えない設計で作られている。数字が大きいほど低温で発火する＝より厳しい仕様。
つまり d2G5 = 爆発等級2以下のガスに対応し、発火度G5（発火温度100〜135℃）のガスまで耐えられる耐圧防爆構造、と読みます。

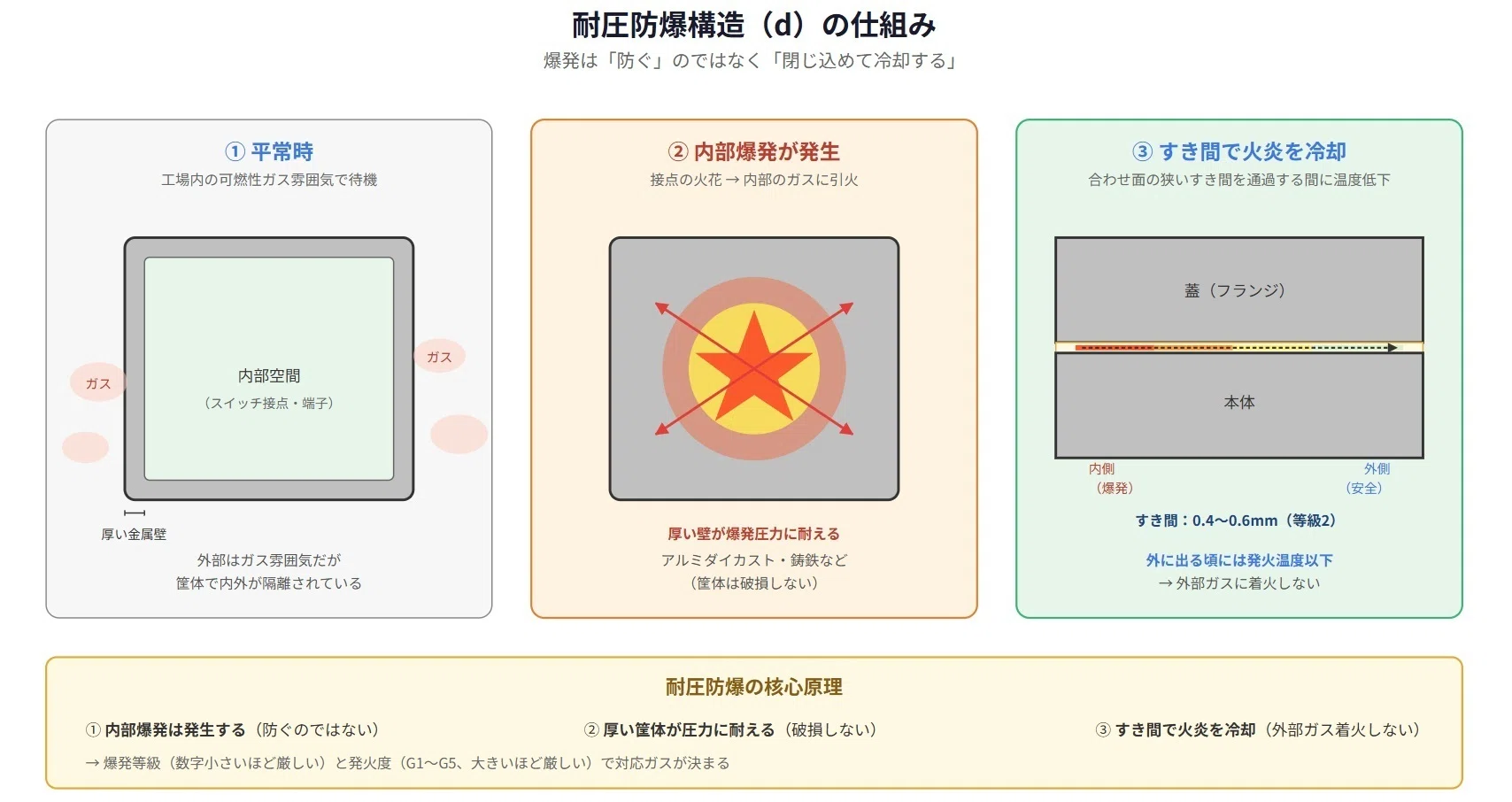

耐圧防爆構造の3ステップ（平常時→内部爆発→すき間で冷却）
ケーブル入線と防爆コネクタの取付
コンセント本体をベースプレートにボルトで固定したら、ケーブルの引込口を作る工程に入ります。
筐体への引込口には必ず防爆コネクタ（ケーブルグランド）を使います。今回は NIPPON SEAM KOGYO製の KXP-1612（d2G4対応、適合ケーブル外径9.8〜11.7φ） を選定しました。コンセント本体がd2G5でも、引込口のコネクタがd2G4対応以上であれば問題なく組み合わせられます。

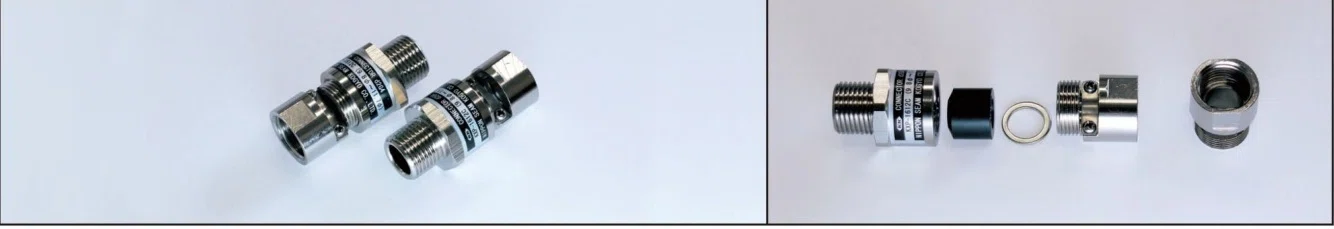

防爆コネクタ（ケーブルグランド）KXP-1612
1. コネクタをコンセント筐体にねじ込む
引込口のめねじに、防爆コネクタをねじ込みます。5山以上のかみ合いを確保するため、ねじ山の長いタイプを選ぶのがポイント。コンセント内側からは接続図と緑のアース線（E端子に接続済み）が確認できます。

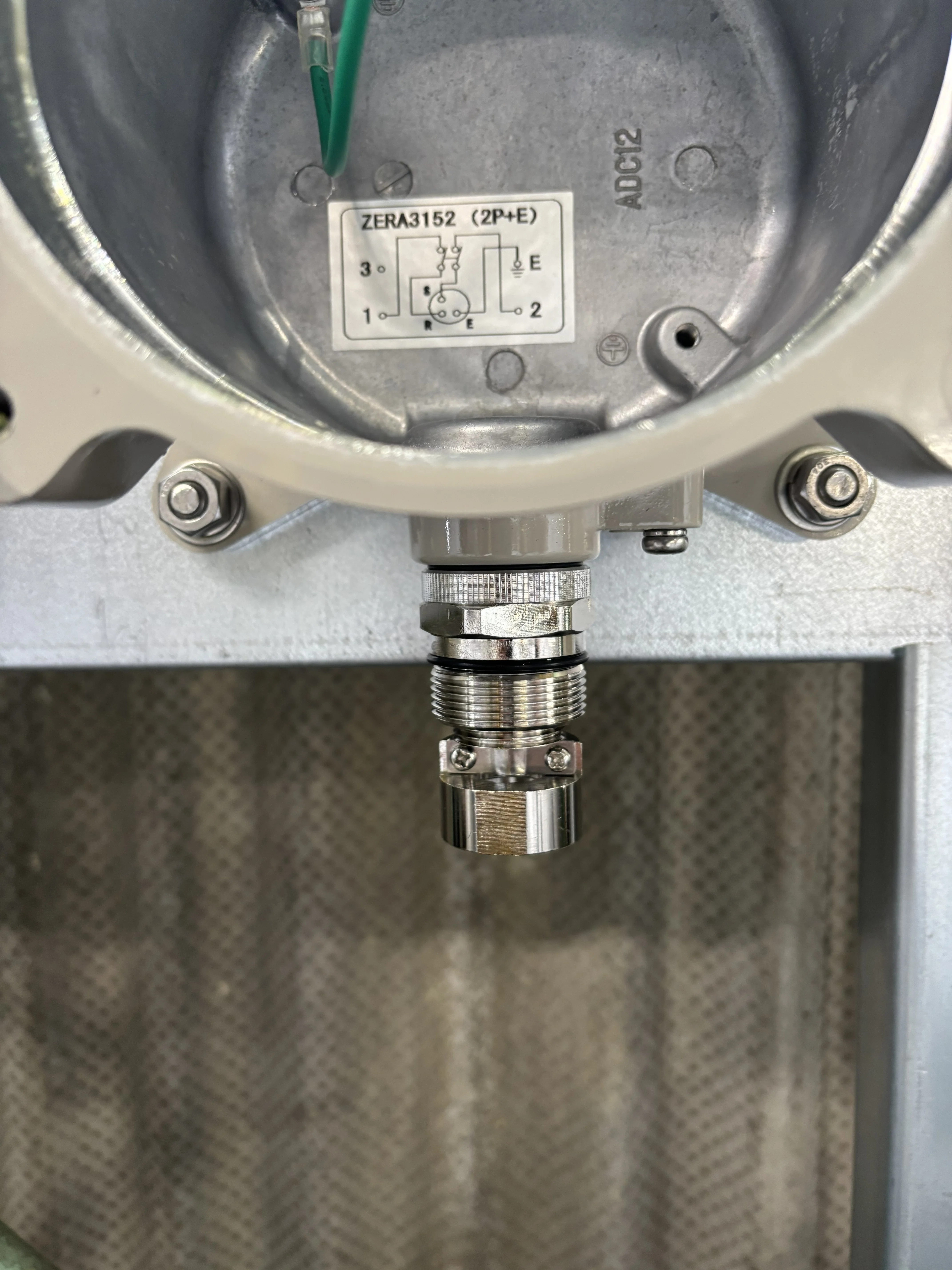

コンセント筐体にコネクタをねじ込んだ状態。内部の接続図とアース端子が見える
2. プリカチューブにコネクタを取付
プリカ側のコネクタをプリカチューブ（金属製可とう電線管）の端末に取り付けます。防爆コネクタは筐体側・プリカ側の2個セットで使うのが一般的。

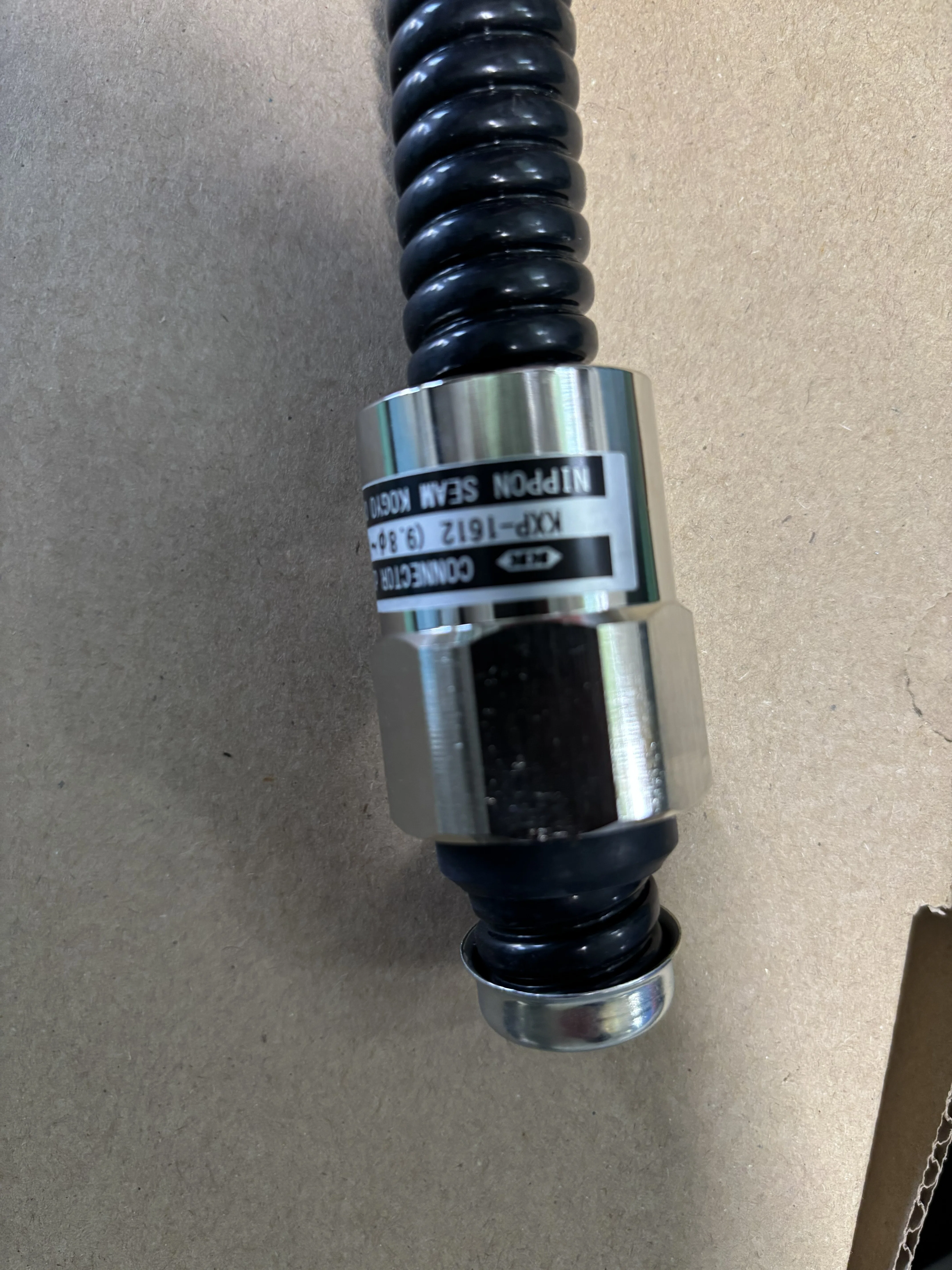

KXP-1612コネクタとプリカチューブ（単体）
3. プリカを筐体側コネクタに接続＋ケーブル引き込み
筐体側コネクタとプリカ側コネクタを接続すると、ケーブル保護経路が完成します。次にキャブタイヤケーブル（3PNCT 2mm² × 3C）をプリカの中に通して筐体内部に引き込みます。

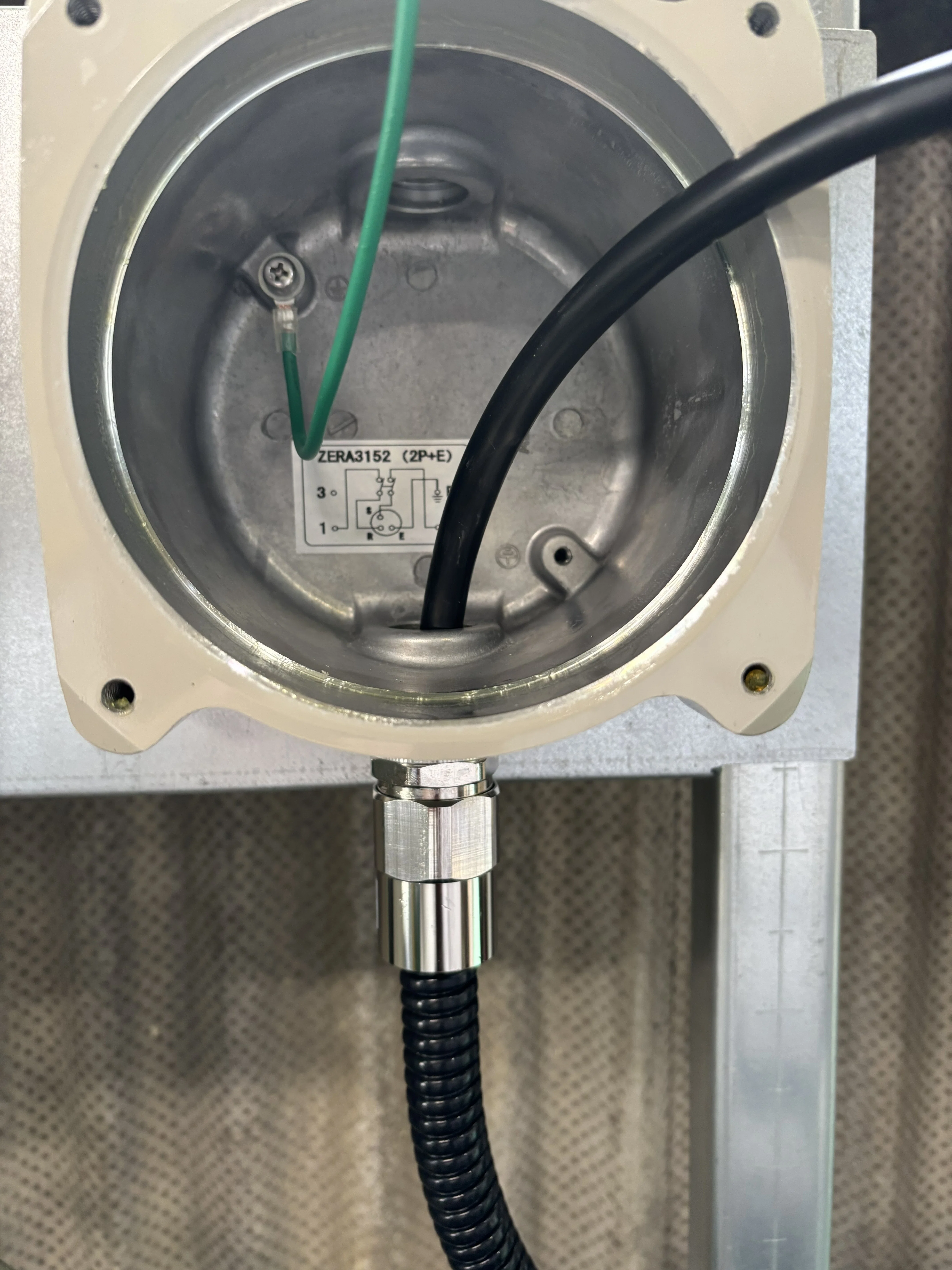

プリカが筐体に接続された状態。ケーブルがプリカ内を通って筐体内へ
4. ケーブル端末の皮むき

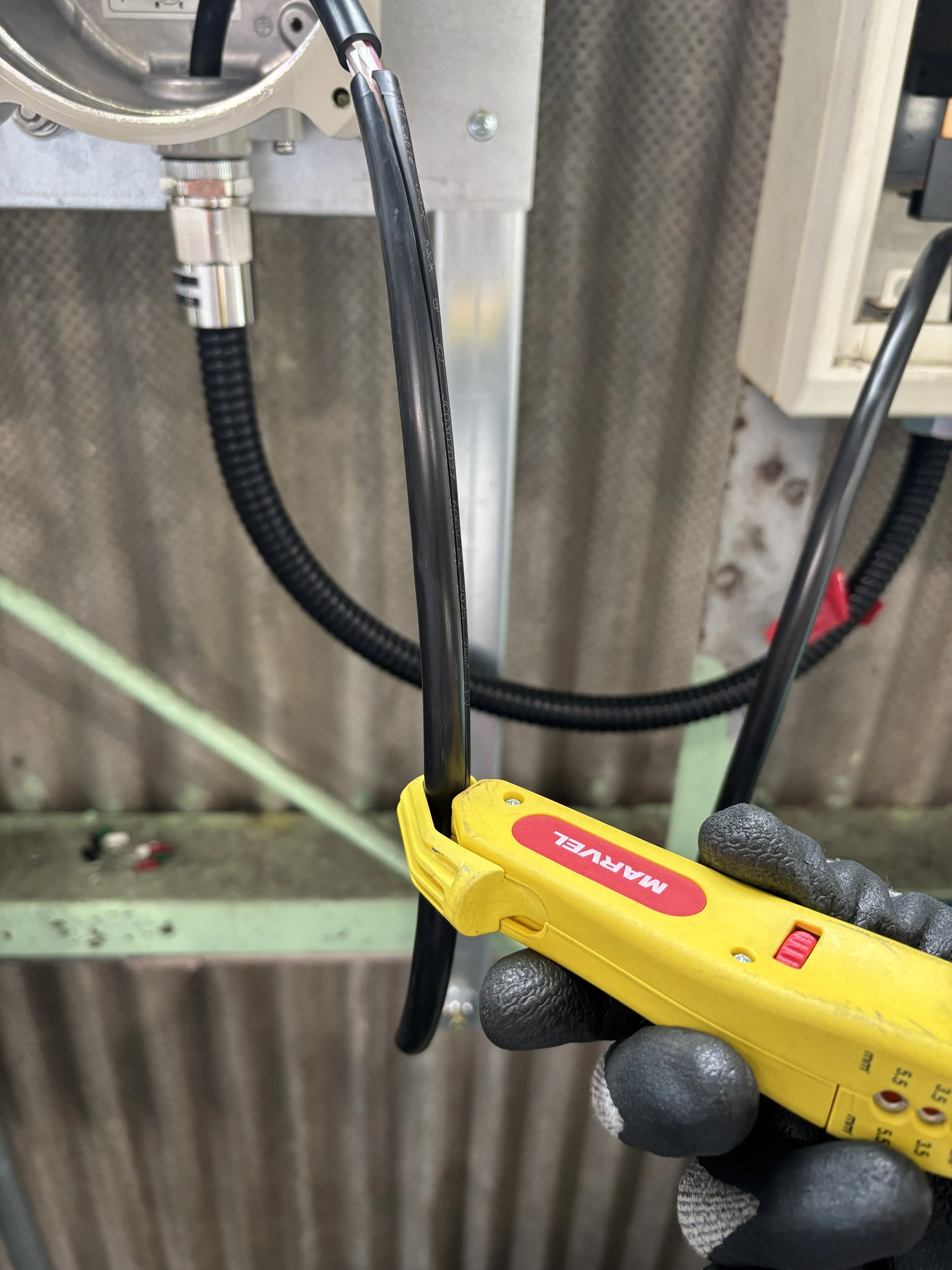

筐体内に引き込んだケーブルの外被をMARVELのストリッパーで剥き、必要な長さに芯線を出します。
MARVELストリッパーで被覆を剥く
5. 端子台への結線
ZERA3152（2P+E）の場合は、端子1（L）・端子2（L/N）・E（アース）の3端子。コンセント内側に印刷された接続図に従って結線します。アース線（緑）はE端子に確実に接続。
ここまでで機械的な取付と電気的な結線は完了しました。では今回使った防爆コネクタ（KXP-1612）の内部はどうなっているのか。「耐圧パッキン」の正体と、よく混同されるOリングとの違いを次のセクションで見ていきます。
耐圧パッキンの正体
今回使ったKXP-1612は「耐圧防爆構造パッキン式ケーブルグランド」に分類されます。その「パッキン」とは、コネクタ内部でケーブル外被を抱き込む円筒形のクロロプレンゴムのこと。外側に見えるOリングとは別物です。
コネクタ内部の耐圧パッキン（ケーブル外被を抱き込む黒いクロロプレンゴム）
耐圧パッキンの役割
締付ナットでパッキンを軸方向に圧縮すると、内径側がケーブル外被に強く密着します。これで2つの機能を同時に果たします。
- 爆発圧力の遮断：ケーブル外被とコネクタ内壁のすき間を完全に封じる。内部で爆発が起きても、ケーブル経路から外部へ火炎や圧力が漏れない
- ケーブル保持：引張りや振動でケーブルが抜けるのを防ぐ
メーカーカタログにも「ケーブルを挿入した後締め付けて粉塵や水の侵入を防ぎ、引張りや振動によるケーブルの抜けを防ぎます」と明記されています。耐圧パッキンは耐圧防爆構造のケーブル引込口を封止する主役、と理解するのが正しい。
材質はクロロプレンゴム。耐油・耐ガス性があり、一度締付で変形したら再利用不可。コネクタを一度外したら新品のパッキンに交換するのがルールです。
Oリングとの違い
ややこしいのは、同じコネクタにOリングも入っていること。分解図で、耐圧パッキン本体の他に外側にもリング状のゴムが見えます。
Oリングの役割は筐体⇔コネクタ間の防水のみ。材質もニトリルゴムで別。カタログでも「パッキンケースOリング付（Y仕様）/無（標準）」とオプション扱いで、IP等級（防水等級）を上げるための追加部品として位置づけられています。
つまり耐圧パッキンとOリングは目的も位置も材質も別物。混同しないことが正しい理解の出発点です。
| 部品 | 位置 | 材質 | 主役割 |
|---|---|---|---|
| 耐圧パッキン | コネクタ内部（ケーブル周囲） | クロロプレンゴム | ケーブル経路の封止（防爆） |
| Oリング | コネクタ⇔筐体の境界 | ニトリルゴム | 防水（IP保証） |
金属接合面との関係
耐圧防爆構造の全体では、火炎を止める主役はやはり金属接合面のすき間と長いねじ山です。筐体の蓋と本体の合わせ面は爆発等級に応じた精度で平面加工され、ケーブルグランドや入線口はねじ込み式で5山以上のかみ合い長さを確保する。この長いねじ山を火炎が通る間に冷却され、外部のガスに点火しない温度まで下がる仕組み。
耐圧パッキンはそこに加えて、ケーブル外被との気密という金属では作れないシールを担当しているわけです。
施工上はねじ部に不燃性液体パッキンを塗布して、ねじ山からの水・粉塵侵入も抑えます。これでねじ山の金属面が長期間にわたり設計寸法を保ち、防爆性能を維持できる。

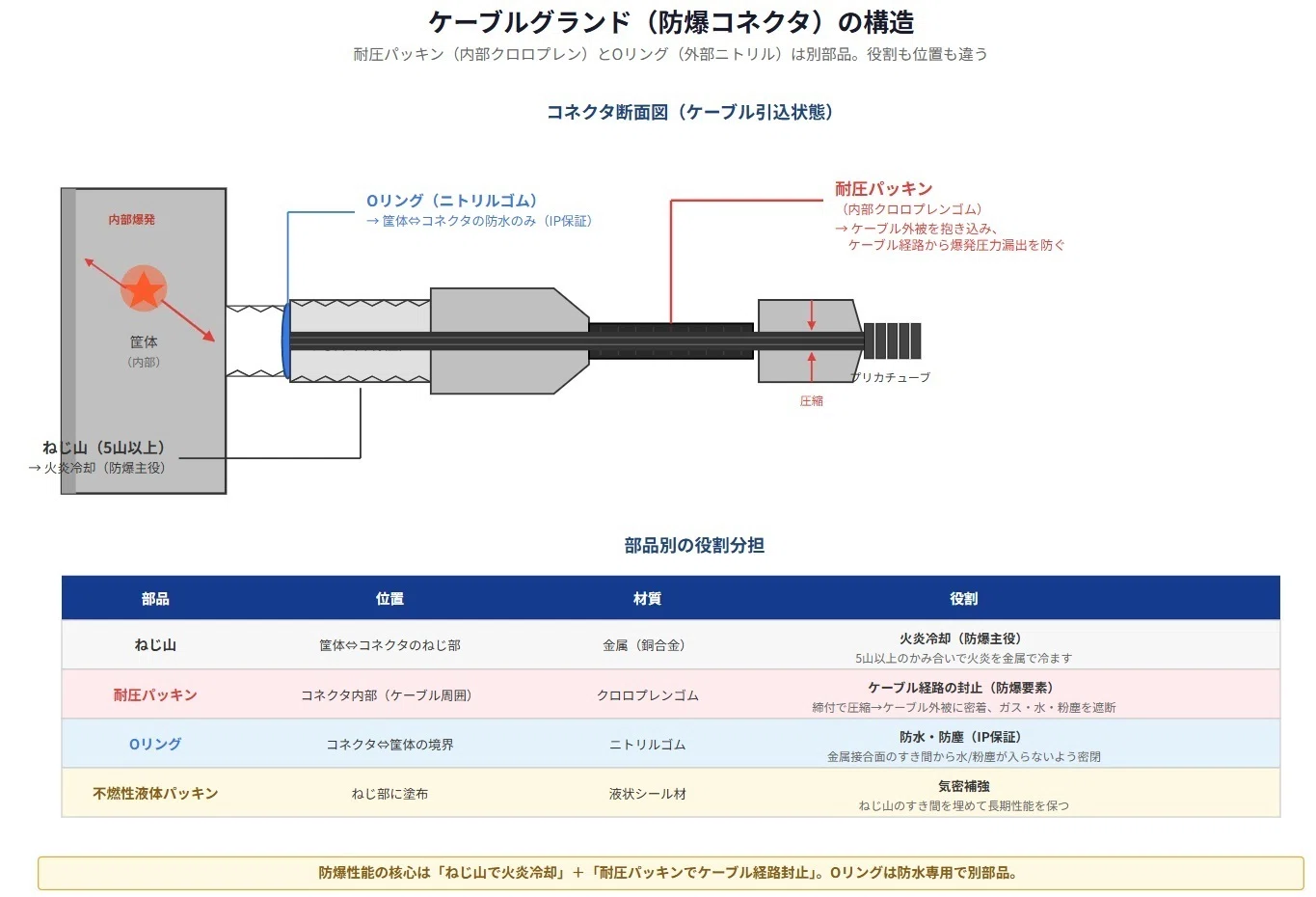

ケーブルグランド断面図（耐圧パッキン＋Oリング＋ねじ山の位置関係）
まとめると、耐圧防爆の封止は次の3段構えです。
- ねじ山の金属接合（主役）：火炎冷却で外部ガス発火を防ぐ
- 耐圧パッキン（内部クロロプレン）：ケーブル外被を抱き込み、ケーブル経路の爆発圧力漏出を止める
- Oリング・不燃性液体パッキン（補助）：防水・防塵で長期性能維持
施工上の注意点
- 締付トルクを厳守：耐圧防爆は接合面のすき間精度で防爆性能が決まる。ボルトの締付が甘いと爆発時に火炎が漏れるリスクがある
- 不燃性液体パッキンの塗布：ねじ部の防水とガス侵入対策。指定品を使う
- プラグ側もd2G5対応品：コンセント側だけでなく差し込むプラグも同じ防爆等級以上であること
- OFF状態での抜き差し：接点の開閉時に火花が出るので、必ずインターロックスイッチOFFで抜く
- 定期点検：筐体のボルト緩み・耐圧パッキンとOリングの劣化・金属接合面の傷を年1回は確認
- パッキンの再利用禁止：コネクタを一度外したら耐圧パッキンは新品に交換する（クロロプレンは圧縮で変形するため）
まとめ
防爆コンセントの新設は、通常のコンセント工事とは別次元の慎重さが求められます。d2G5という記号が読めれば、その機器がどんなガスに対応できるかが即座にわかる。仕様書の暗号のような記号も、分解すると論理的に読み解けます。
- d2G5 ＝ 耐圧防爆 × 爆発等級2 × 発火度G5
- 火炎冷却は金属接合面のすき間と長いねじ山で確保
- 耐圧パッキンは内部のクロロプレンゴムで、ケーブル経路の封止を担う
- Oリングは別物で、筐体⇔コネクタ間の防水専用
- 締付トルク・不燃性液体パッキン・パッキン新品交換が施工の肝
